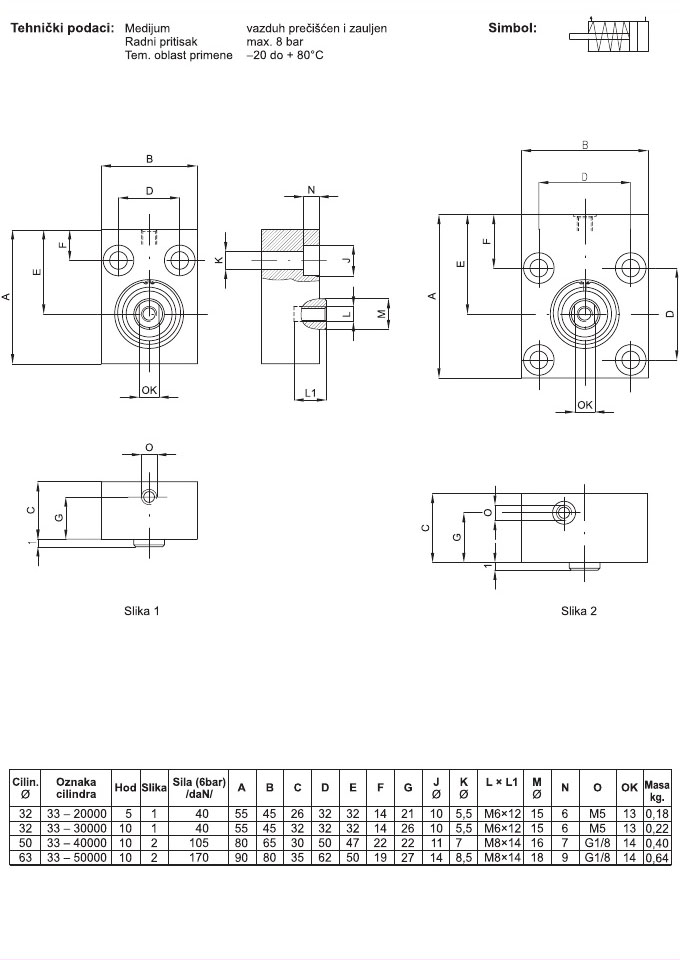

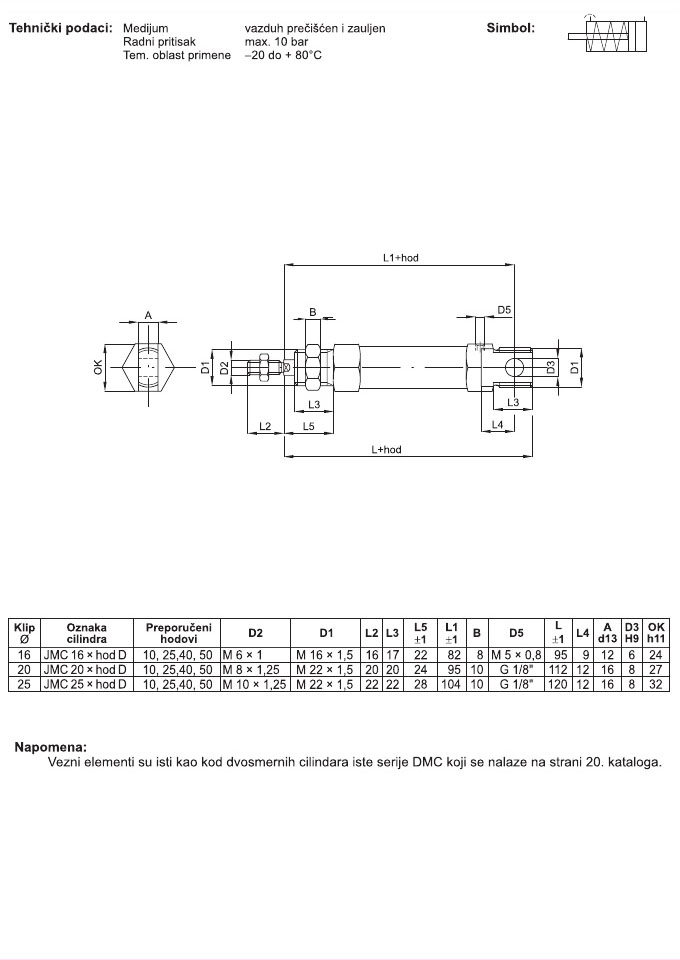

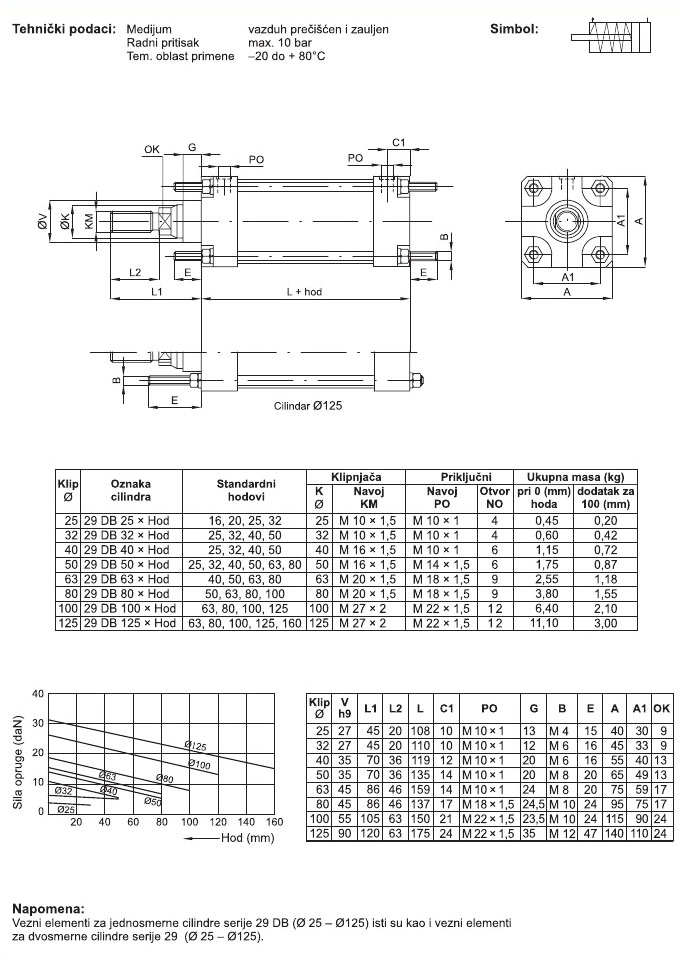

Jednosmerni cilindri serija 29 i JMC

JEDNOSMERNI PNEUMATIČKI CILINDRI

To su uređaji koji rade pravolinijski i služe za pretvaranje pneumatičke energije u kinetičku.
Sila od sabijenog vazduha pokreće klip samo u jednom smeru (izvlačenje klipnjače).
Vraćanje klipa se vrši pomoću opruge.
Cilindri jednosmernog dejstva se mogu isporučivati sa vezanim elementima ili bez vezanog elementa.
Vezni elementi su isti kao i kod dvosmernog cilindra iste serije.

NAMENA
Cilinri jednosmernog dejstva primenjuju se na mestima gde je potrebna radna sila samo u jednom smeru, ili gde je potrebno da u slučaju gubitka vazduha pod pritiskom, cilindar mora da se vrati u prvobitni položaj.

NAČIN RADA
Pri puštanju sabijenog vazduha u cilindar izvlači se klipnjača.
Klipnjača se vraća pri ispuštanju vazduha, pomoću opruge koja je ugrađena u cilindar.
Za upravljanje cilindrom potreban je razvodnik 3/2.

PROPIS UGRADNJE
Cilindri se mogu ugraditi u bilo kom položaju.
Bočno opterećenje klipnjače nije dozvoljeno.
Za ograničenje hoda predvideti graničnik van cilindra, ako je potrebno ograničiti hod.
U slučaju da je potreban ukupan hod, graničnici se mogu izostaviti.

Za više informacija o ovom tipu cilindara, molimo Vas da posetite stranicu KATALOG.
