DVOSMERNI PNEUMATIČKI CILINDRI
To su uređaji koji rade pravolinijski i služe za pretvaranje pneumatičke energije u kinetičku.
NAMENA
Primenjuju se u slučaju kada potrebne sile nisu veće od 30.000 N u jednom ili dva smera.
NAČIN RADA
Cilindri dvosmernog dejstva rade pravolinijski. Sila sabijenog vazduha pokreće klip u oba smera. Kada se sabijeni vazduh dovodi kroz priključak na zadnjem poklopcu klipnjača se izvlači, a kada se vazduh se dovodi u prednji poklopac, klipnjača se uvlači.
Kod cilindra sa prigušenjem koje se nalazi sa obe strane klipa, neposredno pre kraja hoda, onemogućava se brzo naleganje klipa na poklopac. Jačina prigušenja se podešava pomoću prigušnog valjka. Za upravljanje cilindrima potreban je razvodnik 5/2 (pet otvora dva položaja) ili 4/2 i 5/3.
PROPIS UGRADNJE
Cilindri se mogu ugraditi u bilo kom položaju.
Bočno opterećenje klipnjače nije dozvoljeno.
Kod cilindra sa prigušenjem na kraju hoda graničnici nisu potrebni.
Kod cilindra koji nemaju prigušenja na kraju hoda postaviti graničnike izvan cilindra.
U slučaju kada klip ne udara u poklopce cilindra, graničnici se mogu izostaviti.
Hod cilindra treba da bude veći od potrebnog radnog hoda. Navojna dužina veze i klipnjače može biti najmanje 1,4 nominalnog prečnika navoja.
Spoj veze i klipnjače treba osigurati od odvrtanja.
Ako se osiguranje vrši kontra-navrtkom onda visina kontra-navrtke mora biti najmanje 0,4 nominalnog prečnika navoja.
NAPOMENA

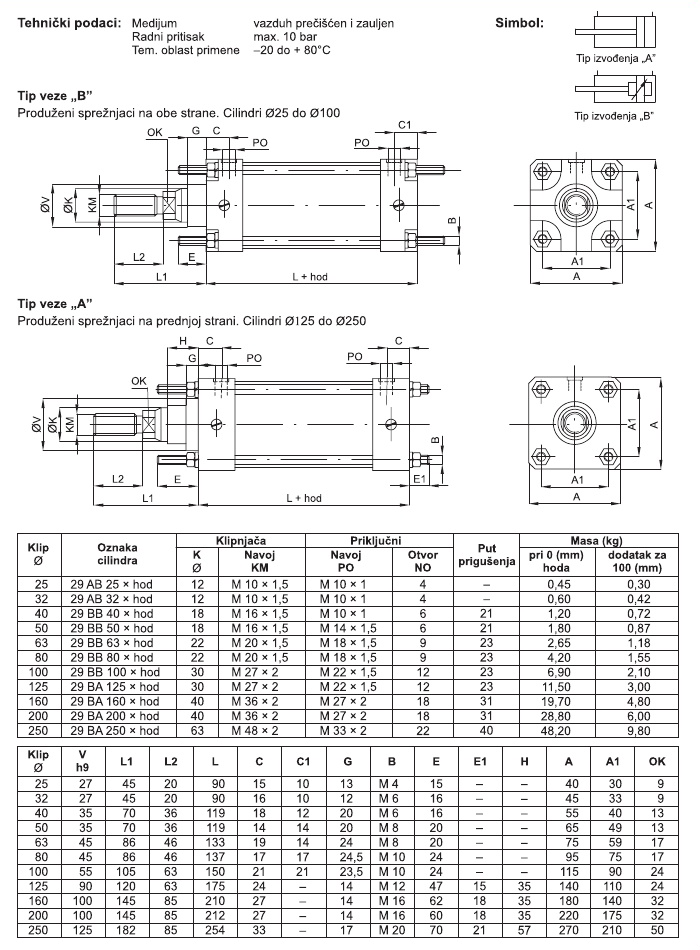

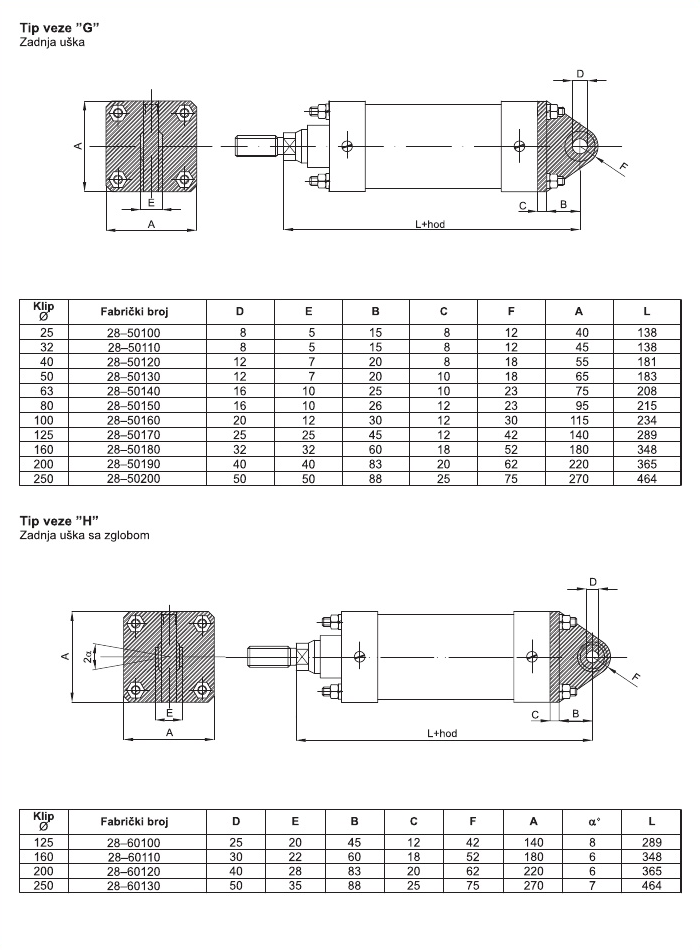

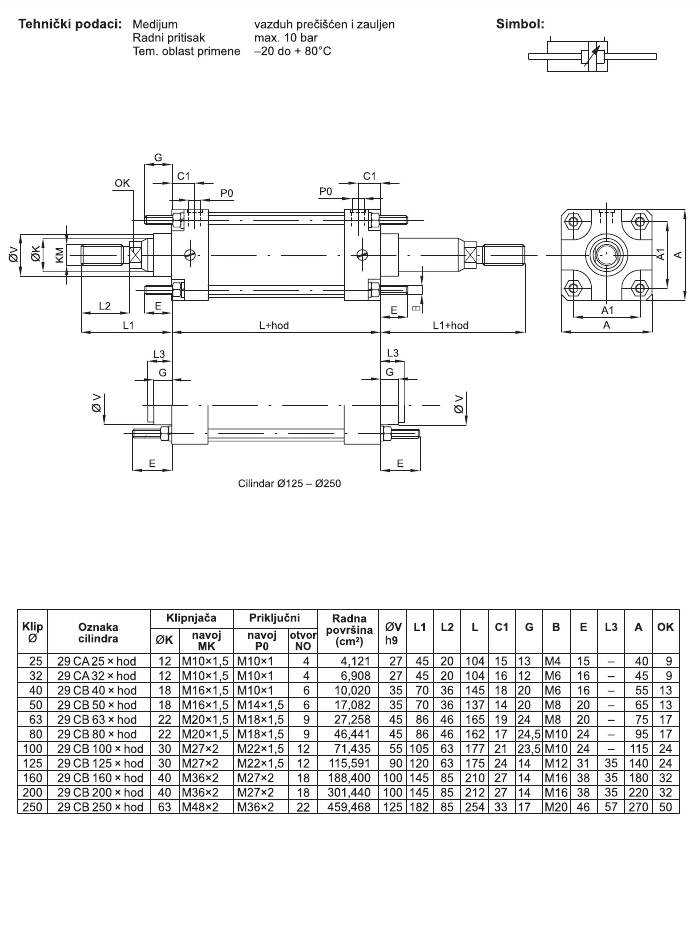

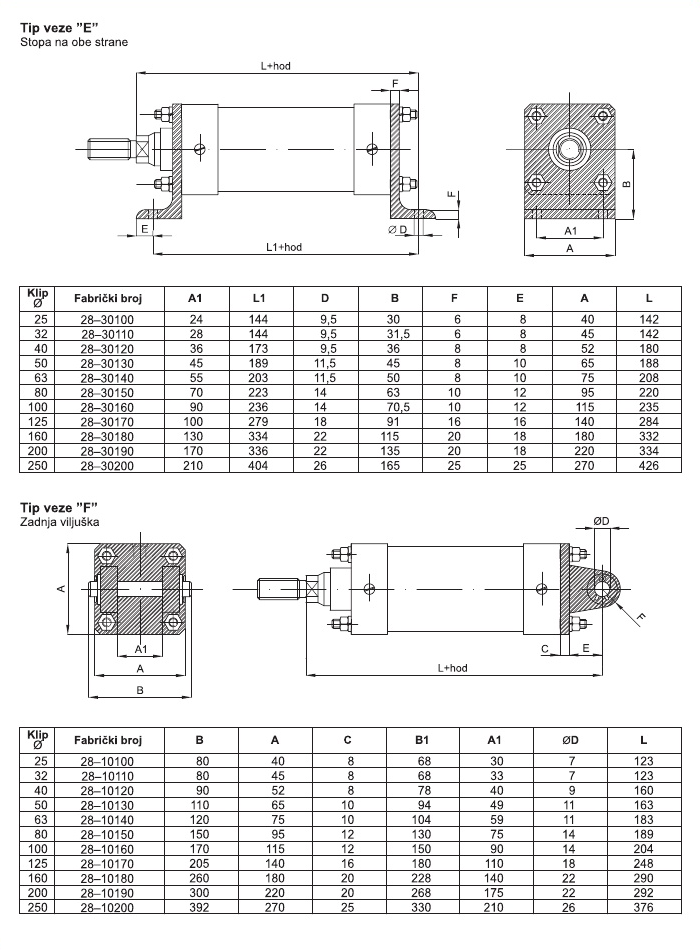

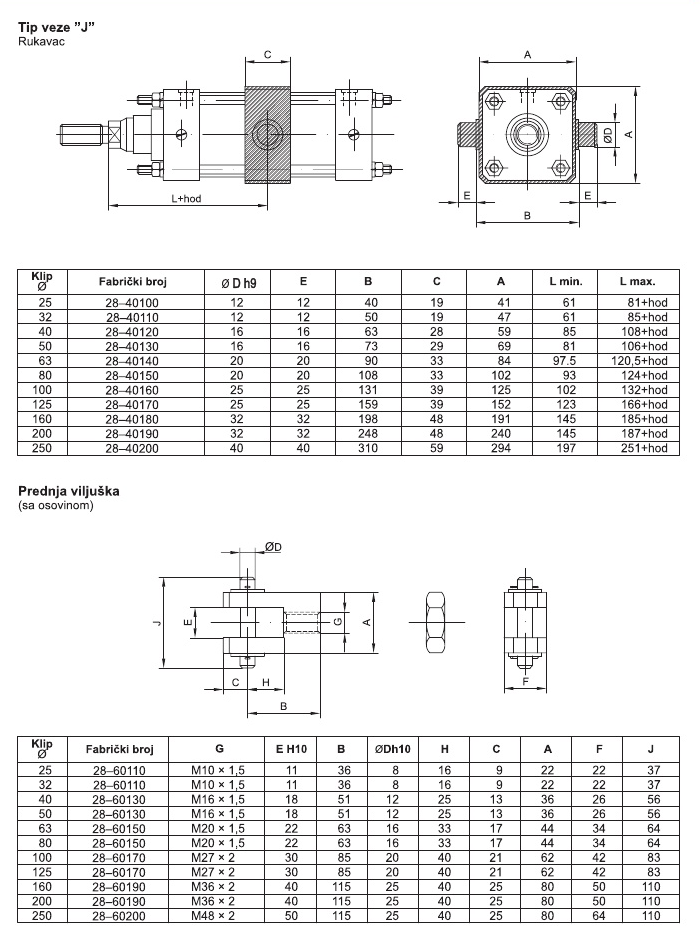

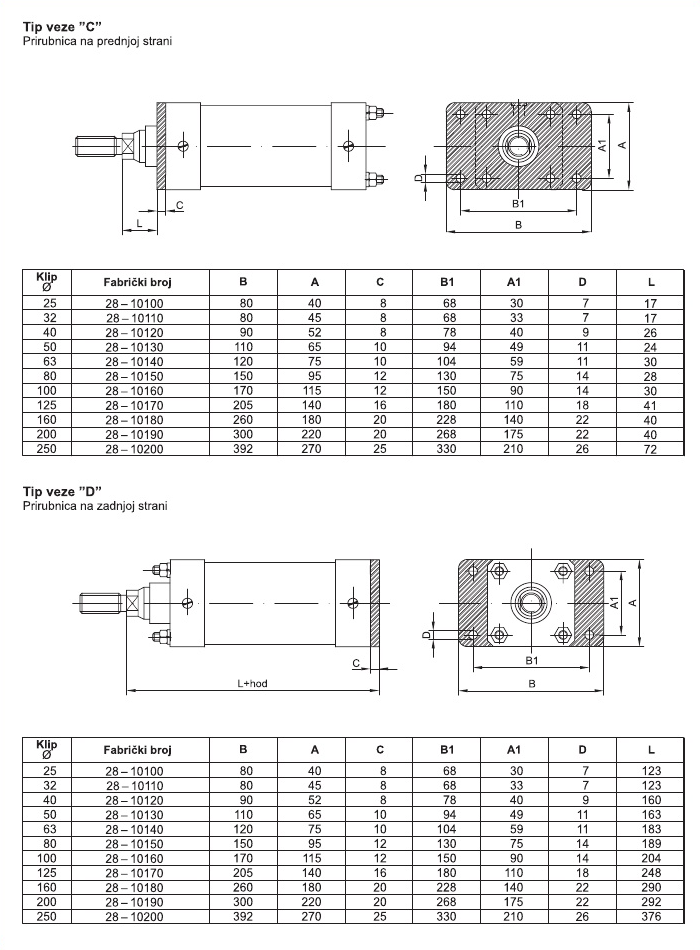

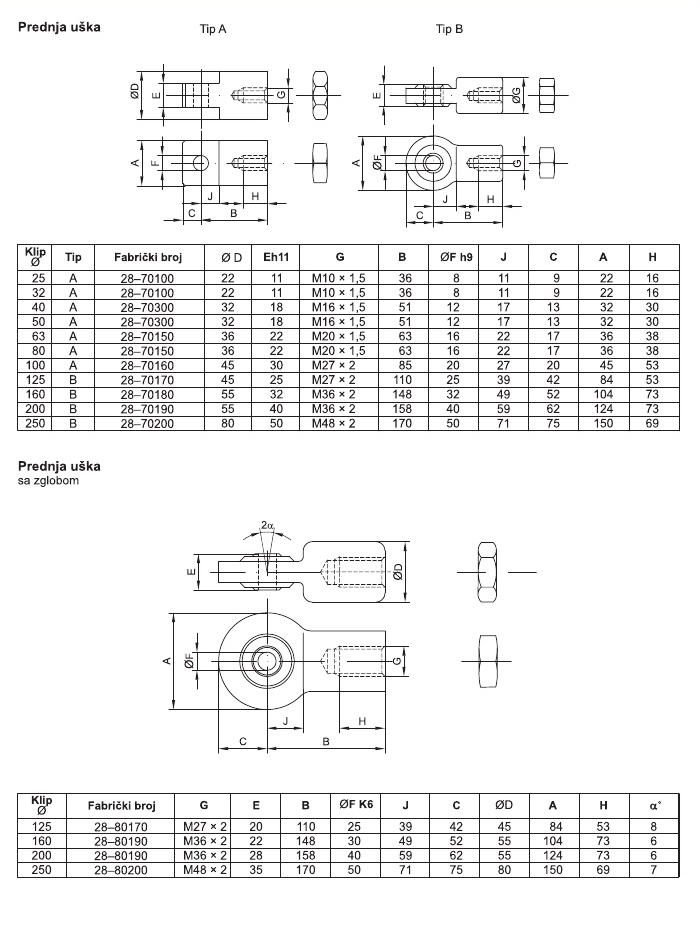

Cilindri se isporučuju sa ili bez prigušenja na kraju hoda i sa različitim načinima ptičvršćivanja: sa stopom, sa uškom, sa prirubnicom, sa rukavcem.
Za više informacija o ovom tipu cilindara, molimo Vas da posetite stranicu KATALOG.
